제조사업부

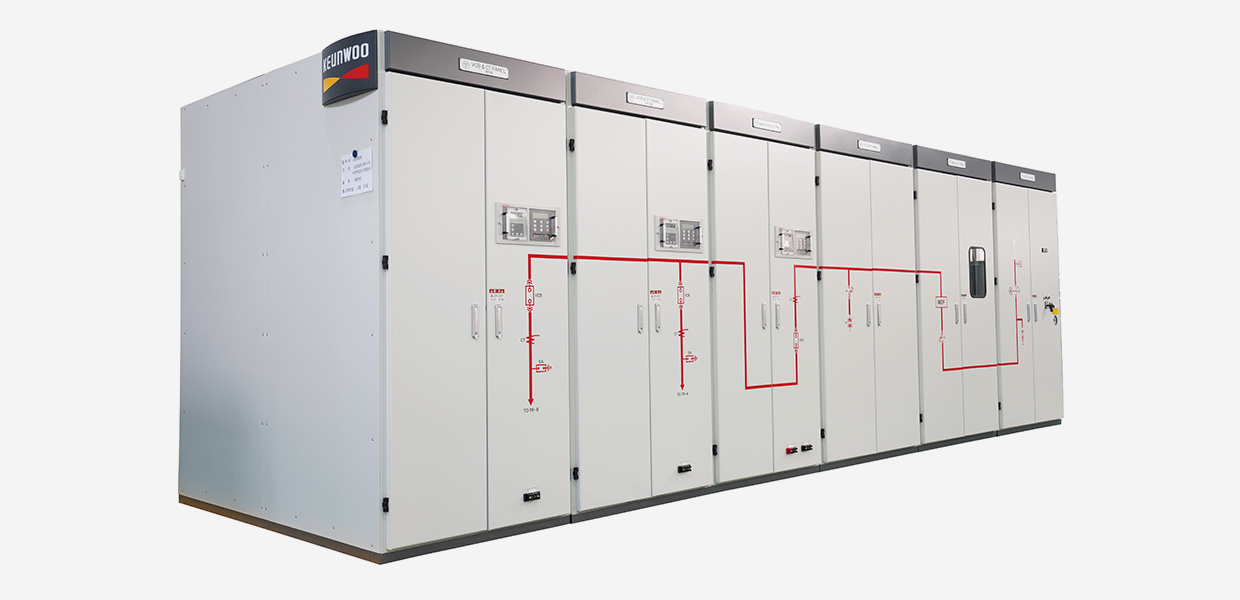

고압/특고압 수배전반

외함(Cubicle)

  • 수직 폐쇄 자립형 표준화돤 강판 절곡형 Frame 및 부품을 사용한 Bolt 조립식 구조임
  • Door는 1단적, 2단적 Door가 표준이며 내장 기기에 따라 3단 Door도 가능함(2단, 3단 Door는 3.3 ~ 6.6kV Cubicle에만 가능함)
  • 측면판(Side Plate)은 추후 증설에 대비하여 Bolt 조립식 구조로 제작됨

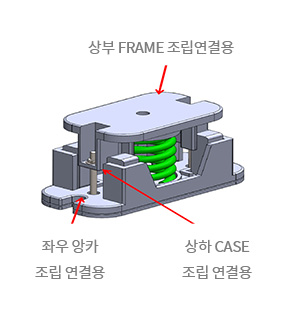

  • 전, 후면 Door의 휨을 방지하기 위하여 “ㄷ”형 절곡을 채택하며 방진 구조시 고무 Packing을 취부함(주문사양)
  • 인양고리는 천장판에 Steel Plate 용접 구조로 제작되어 Eye Bolt 식의 Nut 풀림이 없어 운반시 안전함

격벽(Barrier)

  • 차단기반에는 안전 Shutter 설치를 기본 제작사양으로 적용하여 차단기인출시 모선부와 격리하여 점검 등 작업 시 안전하게 제작되었음
  • 배전반의 전, 후면에는 충전부와 인체가 직접 접근하지 못하도록 보호망(Safety Cover)을 Door Type으로 제작 점검시 안전하게 제작되었음

정격(Rating)

정격(Rating)
형명(Model No.) KESH - 6.6V / KESH - 24V
정격전압(Rated Voltage) 7.2 / 24 kV
정격전류(Rated Current) 400 ~ 2000 / 630 ~ 1250 A
정격주파수(Rated Frequency) 50 OR 60 Hz
정격단시간전류(Rated Shot Time Current) 1Sec 8 ~ 40 / 12.5 ~ 25 kA
상용주파내전압(Power Frequency Withshand Voltage) 1Min 20 / 50 kV
보호등급(Degree of Protection) IP2(4)X
적용규격 IEC, KS, KEMC, JEM
외형규격(Dimension) W : 800 ~ 1200 / 1200 ~ 1400       D : 2000 ~ 2500 / 2200 ~ 2500       H : 2350 ~ 2550 / 2350 ~ 2550

* 제품 주문시 당사와 협의 요망
* 외형 치수는 표준 제품 치수이며 현장 여건에 따라 외형 치수는 변경될 수 있음
