배전사업부

Busduct System의 장점

  • 대용량 배선에서도 직각으로 간선을 설치할 수 있어 Space를 절약하는 콤팩트한 시설이 가능
  • 분기점의 구성이 간단하고 간선 계통의 간소화 가능
  • 방재성이 뛰어나고 단락 강도가 큼
  • 부하의 증감에 대한 Flexcibility가 있다.(전류 불평형, 허용전류 등)
  • 공장 가공으로 시공이 간단하고 공기단축, 공사비 절감, 신뢰성, 착오 방지 등의 장점
  • 대용량 제품의 제작이 용이

슈나이더 일렉트릭 Busduct

  • 초고층 빌딩 시공 실적 : 전 세계적으로 초고층 빌딩 70% 이상의 시공실적을 가진 제품으로 내진(UBC ZONE4 인증)과 건물의 수축, 팽창으로 인해 발생되는 문제점 등을 보완 사용으로 검증된 제품
  • 우수한 전기적 특징 : AL Busbar에 모든 접속부를 Copper Contact 하여 구리와 같은 도전율이 높은 제품
  • 접지 연속성 : Bolt 체결이 없는 연속 접지 시스템을 사용하여 안전성을 극대화한 제품
  • Plug In Unit(PIU) : PIU와 도체가 연결되는 부분의 접촉면을 Spring 구조로 하여 시간이 흘러도 접촉 장력을 유지할 수 있는 제품
  • 친환경 인증과 안전 인증 : 친환경 인증 마크를 득하였고 안전 인증인 Kema Keur와 ASTA-Diamond를 취득한 제품
  • 기계적 성능 향상 : AL 외함에 FE(철)을 보강하여 입상 수직 구간에서 비틀림과 휨 현상을 방지한 기계적 강도 IK10(IEC 기준) 등급 인증 제품

Products Line

  • High Power Busduct

    High Power Busduct

    I-Line II (Alum / Cu)
    UL857, IEC60439-1,2, (JIS8364)
    800A - 6300A
    IP40, 41, 54, 55, 65, 66, 67

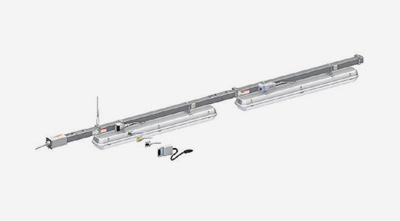

  • Lighting Busduct

    Lighting Busduct

    Lighting/Low Power
    Canalis KB, KDP (20-40A)

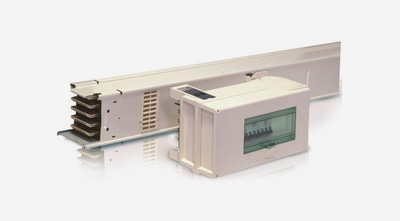

  • Medium Power Busduct

    Medium Power Busduct

    Canalis KS (Alum / Cu)
    IEC60439-1,2
    100 - 800A
    IP52, IP54

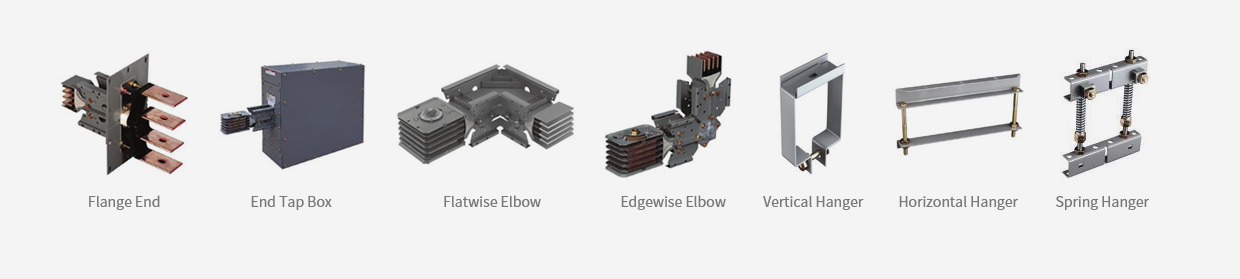

  • Flange End

    Flange End

  • End Tap Box

    End Tap Box

  • Flatwise Elbow

    Flatwise Elbow

  • Edgewise Elbow

    Edgewise Elbow

  • Horizontal Hanger

    Horizontal Hanger

  • Spring Hanger

    Spring Hanger

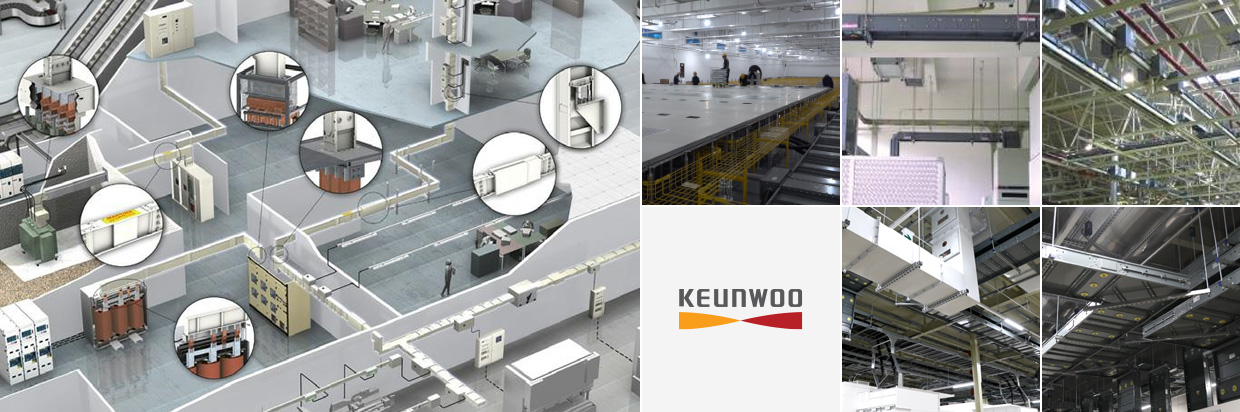

설치 예

  • 설치 예 이미지1
  • 설치 예 이미지2
  • 설치 예 이미지3
  • 설치 예 이미지4
  • 설치 예 이미지5
  • 설치 예 이미지6

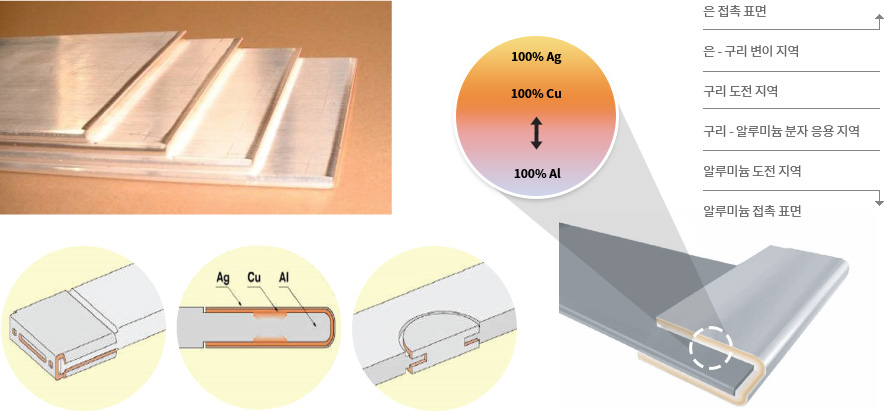

Solution - Copper Contact(bi - metal)

  • 모든 접속 부위(Joint KIT, Plug in)는 알루미늄 도체 표면에 은도금 된 바이메탈 판(구리와 알루미늄이 분자 결합)을 부착 하였음
  • 부착된 Copper contact은 접촉 면의 바깥쪽은 은도금된 구리이며, 안쪽은 알루미늄으로 도체 부착 시 이종 금속의 문제점을 해소 함
  • 모든 Busduct의 접촉면은 은과 은이 접촉 됨. Copper contact은 접촉저항이 가변 하는 부분에만 적용됨(Joint, Plug in)
Solution - Copper Contact(bi - metal)

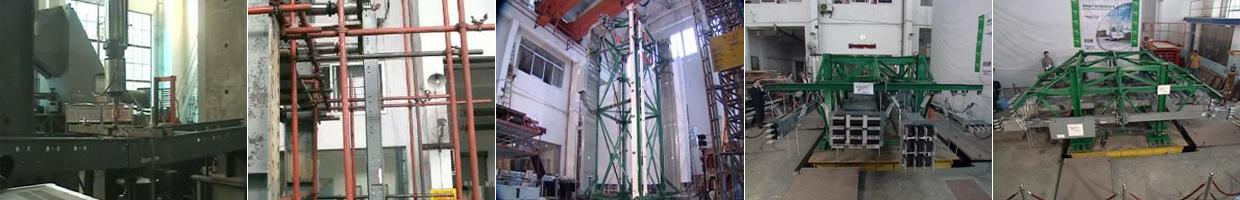

지진 법령 준수

  • 전 생산 품목에 걸쳐서 보다 가혹한 조건인 UBC zone 4로 시험하고 인증을 받음
  • 지진 전문 연구기관인 EERTC (Earthquake Engineering Research & Test Centre)에서 시험하고, 전세계적으로 지진 피해가 가장 심각한 일본의 지진전문가가 시험 과정을 참관 하였음.
    (Shimizu Corporation Japan)
  • 기계적 강도(휨현상, 뒤틀림현상)시험와 1940년의 미국의 El centro와 1995년의 일본 고베, 2004년의 오지야의 지진 재현 시험을 하여 무사히 통과 하였음.
지진 법령 준수

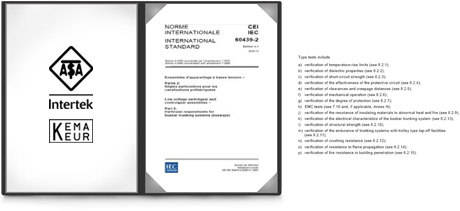

국제 공인 독립기관을 통한 품질 인증

  • Schneider
    Schneider
    • 최근 개정된 IEC 60439 2005년도 version으로 전 Ampere에 대해 Full type test를 받았음.
    • 일시적인 개발 제품의 품질 인증 뿐만 아니라, 생산 제품에 지속적 품질 을 보증 할 수 있는
      KEMA-KEUR, ASTA-DIAMOND에 Listed 되어 해당 Mark를 붙힘.
  • 타사제품
    타사제품
    • 개발 제품 품질 인증에 있어서, 특정 Ampere와 특정 항목에 대해서만 시험한 것으로 보임.
      (사용자의 확인의 요구됨.)
    • 생산 제품의 상시 품질 인증이 될 수 있는 KEMA-KEUR, ASTA-DIAMOND와 같은 MARK는
      제품에서 볼수 없었음.
