제조사업부

  • 외함
  • 유니트
  • 모선
  • 정격

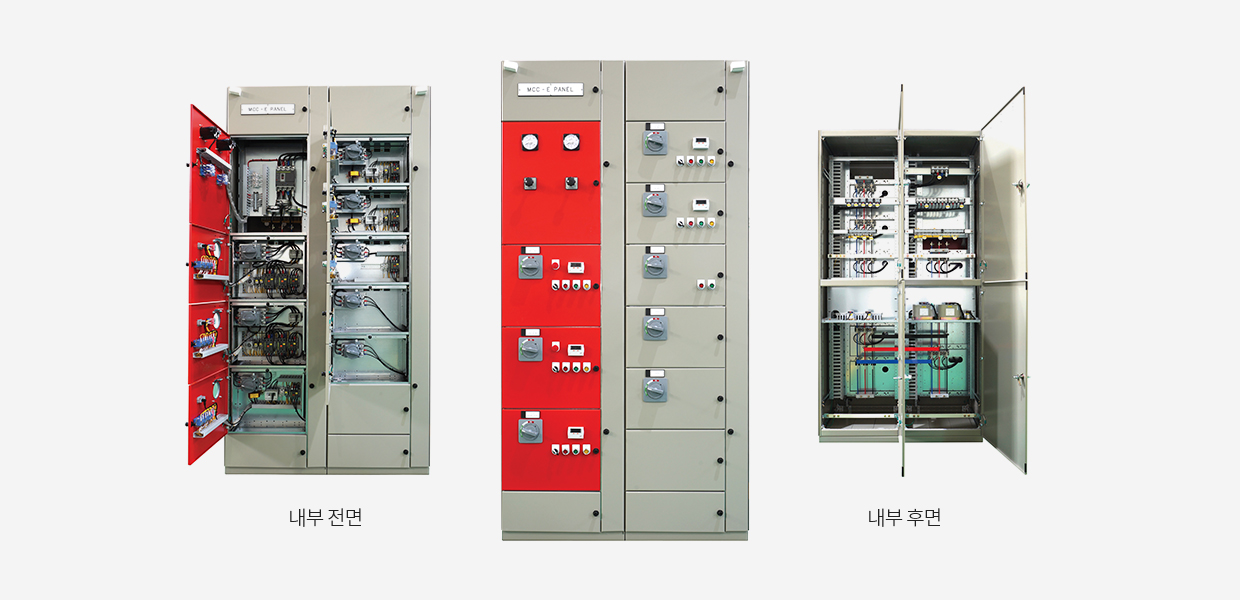

외함
  • 수직 폐쇄 자립형으로 표준화된 절곡형 부품을 사용한 Bolt 조립식 구조임 / 폭 600mm (수직 배선 공간 100mm를 포함)
  • 2면 1set로 구성 운반이 용이하도록 제작되며 운반을 위한 인양 고리를 Panel 일체형으로 제작
  • 수직 배선 공간은 주문에 의해 조정될 수 있음
  • 함의 구분은 제어 단자실 300mm 모선실 200mm unit실 1800mm로 구성 제작
  • 반의 후면은 설치 공간 여건에 따라 Door Type & Hanger Type을 선정 제작할 수 있음
유니트
  • Unit는 Service, Test, Isolation 위치에서 Interlock 장치가 구비되어 있으며 Test 위치 에서는 전원 및 부하측의 개방 상태에서도 시험 조작이 가능
  • Unit Door는 MCCB가 On 상태에서는 개방 되지 않도록 Interlock 장치가 구비됨
  • Unit는 1, 2, 3차 인출로 구성되어 있으며 주문에 의해 적용 제작 (1차 : 전원, 2차 : 부하, 3차 : 제어)
모선
  • 수평과 수직 모선 연결이 후면에 위치하여 유지 보수가 간편
  • 수평, 수직 모선은 정격 단락 강도에 충분히 견딜 수 있는 구조로 제작
정격
High Voltage Switchgear특고압/고압 수배전반 Low Voltage Switchgear저압 배전반 Motor Control Center모타제어반
형명 KESH-3.3 V / KESH-6.6V / KESH-24V KEL-06V KEM-06V
정격전압 (kV) 3.6 / 7.2 / 24 0.6 0.6
정격전류 (A) 400~2000/630~1250 400~6300 Max 800
정격주파수 (Hz) 50 or 60 50 or 60 50 or 60
정격단시간전류 1Sec (kA) 8~40/12.5~25 Max 65 Max 50
상용주파내전압 1Min (kV) 20/50 2 2
보호등급 IP2(4)X IP2(4)X IP2(3)X
외형규격 W : 800~1200/1200~1400
D : 2000~2500/2200~2500
H : 2350~2550/2350~2550		 W : 800~1200
D : 1500~2000
H : 2350~2550		 W : 600
D : 600
H : 2350
