제조사업부

  • 외함
  • 모선
  • 정격
  • 내진성

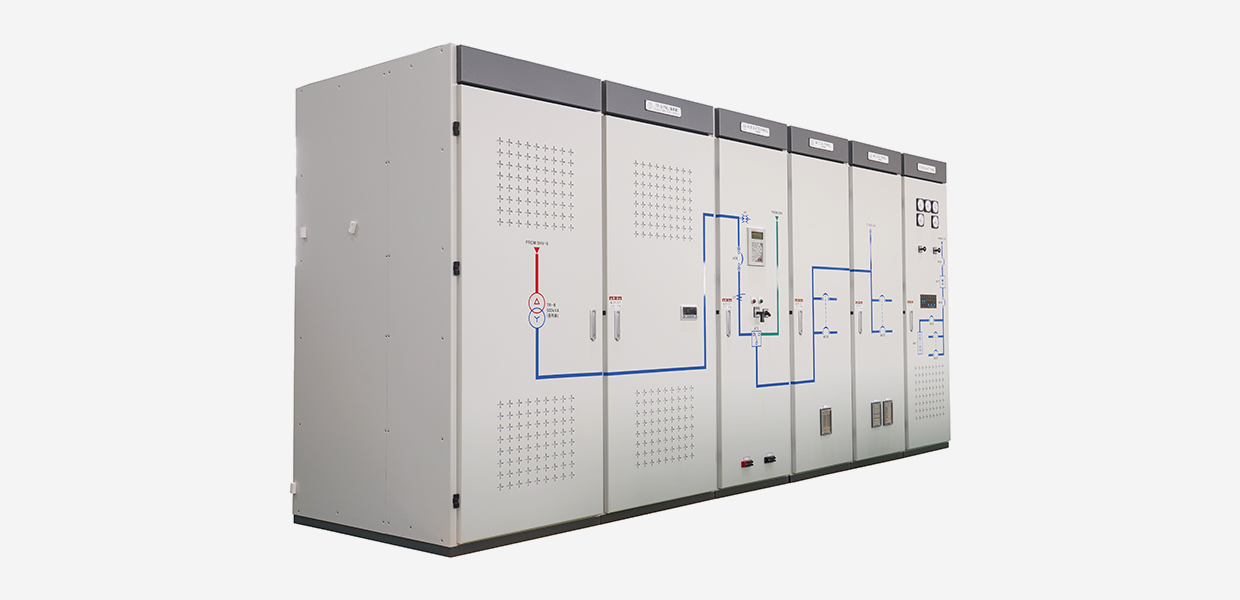

외함
  • 수직 폐쇄 자립형으로 표준화된 강판 절곡형 Frame 및 부품을 사용한 Bolt 조립식 구조
  • 내부 구성 표준도 이외 주문에 의해 다양하게 구성 가능
  • Door는 1단적, 2단적 Door가 표준이며 내장기기에 따라 3단 Door도 가능
  • MCCB의 보호 Cover는 해체하지 않고도 점검이 용이 하도록 Door Type으로 구성 제작
  • 측면판(Side Plate)은 추후 증설에 대비하여 Bolt 조립식 구조로 제작
  • 인양고리는 천장판에 Steel Plate 용접 구조로 제작되어 Eye Bolt 식의 Nut 풀림이 없어 운반시 안전함
  • 배전반의 후면에는 충전부와 인체가 직접 접근하지 못하도록 보호망(Safety Cover)을 Door Type으로 제작 점검시 안전하게 제작
  • 내진성 적용(발주처 요청시)
모선
  • 모선은 규정된 정격전류에 맞는 적정 용량으로 설계 계산하여 적용
  • 단락 사고시 열적 강도에 견딜 수 있는 절연지 지물을 적용 제작
  • CLCU-Busbar 적용
정격
High Voltage Switchgear특고압/고압 수배전반 Low Voltage Switchgear저압 배전반 Motor Control Center모타제어반
형명 KESH-3.3 V / KESH-6.6V / KESH-24V KEL-06V KEM-06V
정격전압 (kV) 3.6 / 7.2 / 24 0.6 0.6
정격전류 (A) 400~2000/630~1250 400~6300 Max 800
정격주파수 (Hz) 50 or 60 50 or 60 50 or 60
정격단시간전류 1Sec (kA) 8~40/12.5~25 Max 65 Max 50
상용주파내전압 1Min (kV) 20/50 2 2
보호등급 IP2(4)X IP2(4)X IP2(3)X
외형규격 W : 800~1200/1200~1400
D : 2000~2500/2200~2500
H : 2350~2550/2350~2550		 W : 800~1200
D : 1500~2000
H : 2350~2550		 W : 600
D : 600
H : 2350
내진성(Anti-Shock)
일반형
일반형
기초 바닥에 앙카 설치작업 실시
하부 수평형 (옵션)
하부 수평형 (옵션)
기초바닥 수평작업이 어려울 시, 추가설치
부품이미지
상하좌우 case 변위 내에서만 댐퍼가
작동하도록 스토퍼 및 조립역할
부품설명
내진성 최신 공사실적 (2015년 이후)
2015년 한진중공업㈜
2015년 한진중공업㈜
고려 아연 사원아파트
하부 수평형 (옵션)
Certification Of Test
취득
부품이미지
2016년 디엘이앤씨㈜
광화문 지하보도 연결공사
부품설명
현대 아울렛
김포점
