제조사업부

분전반의 정의

  • 분전반(分電盤)은 외부로부터 공급되는 전원을 여러 부하로 분전하는 배선 회로로서, 모선과 분기선, 각각에 설치되는 각종 차단기와 전력량계, 릴레이, 타이머 등으로 구성됩니다.
  • 최종 부하단에 설치되기 때문에 전등, 전열기구 등 부하가 추가 되면 설계변경이 빈번하게 일어나는 구간입니다.

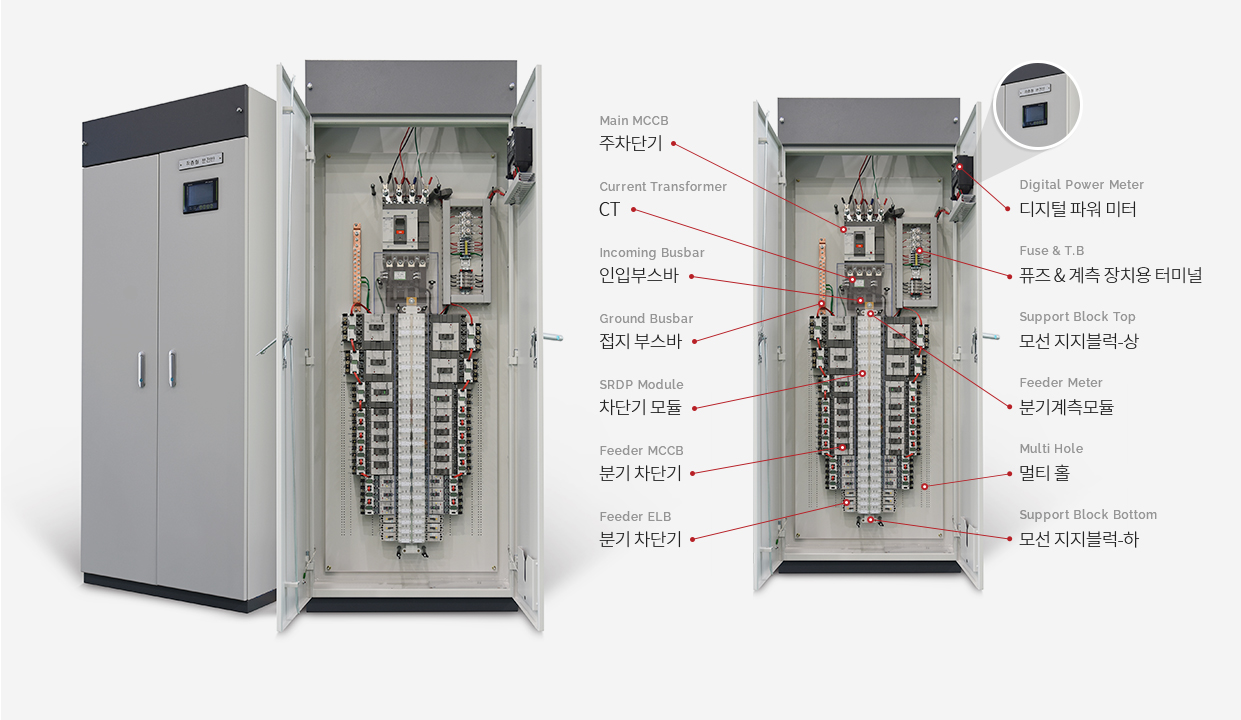

분전반

제품의 개발 배경

기존 분전반의 작업 방식은 모선 부스바와 분기 부스바에 탭(TAP) 가공을 하여 볼트를
통해 결속하였습니다. 이에 따라,
  • 1부스바의 가공 및 설치공정이 복잡하여 전문 장비와 인력이 필요하며
    작업 시간이 길어져 작업공수가 늘어납니다.
  • 2탭 가공으로 접촉 면적이 감소함에 따라 전기적 성능이 저하됩니다.
  • 3분기차단기의 변경 시 고정한 볼트를 풀어야 하므로 메인 차단기의 전원을
    차폐하지 않으면 감전의 위험에 노출됩니다.
일반 분전반

분전반 개선

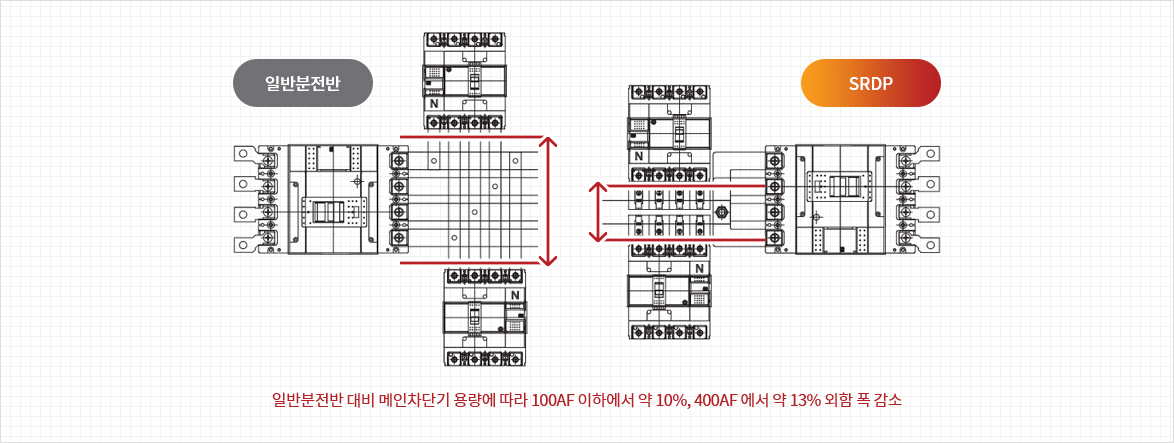

수평으로 구성된 메인 차단기의 출력단자를 가공된 부스바를 사용하여 적층형태 구조로 변경하고 적층형 모선부스바에 분전반 모듈을 사용함으로써 기존 기술의 단점을 보완하고자 합니다.
  • 1

    확장성

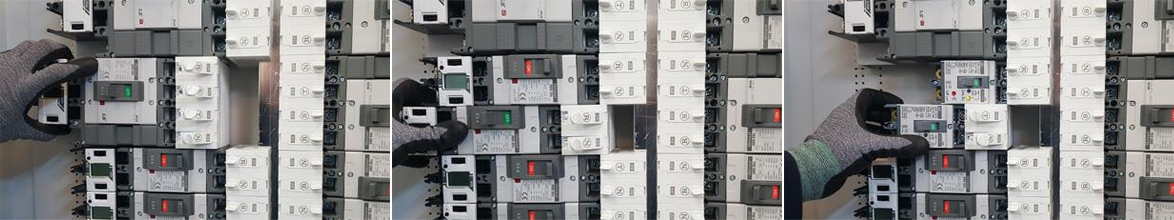

    분전반 차단기의 교체, 용량 변경 시 모선의 전원을 차단하지 않고 활선상태에서 무정전으로 작업이 가능합니다.
  • 2

    경제성

    전문 인력이 아니어도 작업이 가능하며 기 제작된 제품을 사용하여 작업 시간을 단축시킬 수 있습니다.
작업 제품별 장단점 비교
구분 동부스바 분전반 모듈
작업 공정 특수 가공 설비 사용 원터치 레버
작업 소요시간 약 5~6시간 소요 약 20분 소요
설비 변경 및 증설 정전 작업 무정전 작업 가능
차단기 용량 좌우 대칭형 자유롭게 선택 가능
재사용 불가(폐기) 가능
작업자 전문기술자 일반 전기 관련인원
생산방식 공장 주문 생산 규격품 생산
긴급 복구 맞춤 제작과 작업 현장 조립 가능

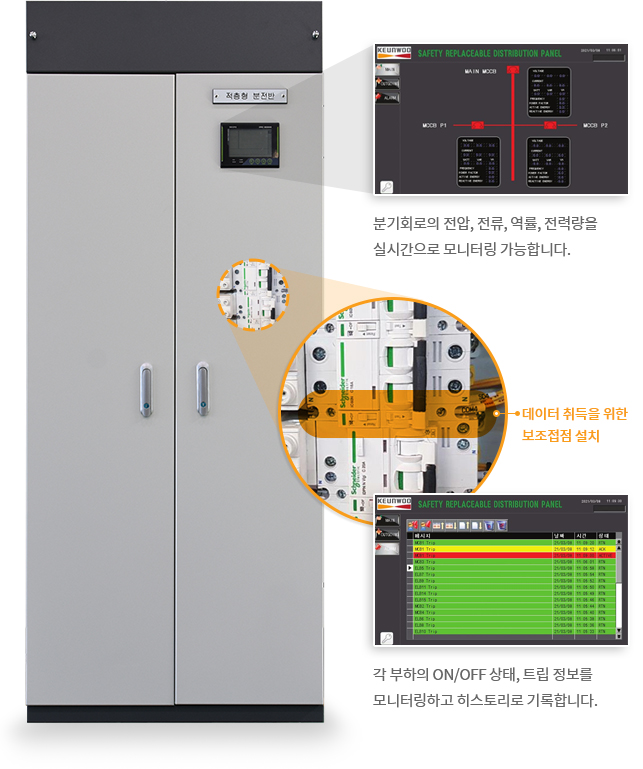

분전반 개선 유형

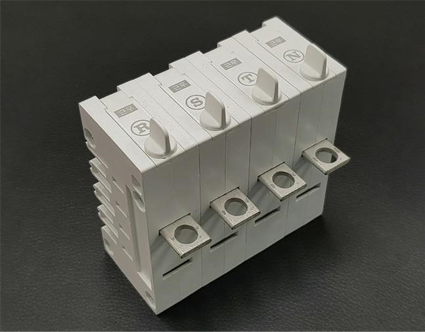

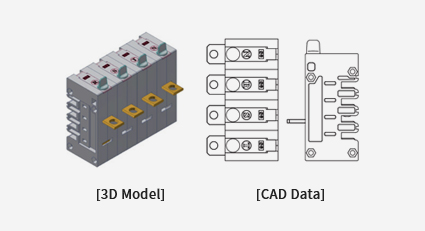

기술 개선과 특허 출원   (등록번호 : 제10-2015748 , 분전반 모듈)

선행 특허에서는 모선과 분기선의 부스바를 스프링을 이용하여 분리하도록 되어 있다.
  • 1이는 스프링의 탄성력이 저하되면 구성부재 간의 신뢰할 수 있는 전기적인 분리를 보장하지
    못하게되는 문제점이 발생할 수 있다.
  • 2신규 특허 기술에서는 제품에 구리 합금으로 형성된 판형 클립을 적용하여,

    반영구적인 탄성력을 확보하고 모선과 분기선을 분리 한다.

    탄성부재를 직접 도체로 활용하여 접촉면적을 넓히고 향상된 전기적 특성을 가진다.

기술 개선과 특허출원

제품 동작 방식

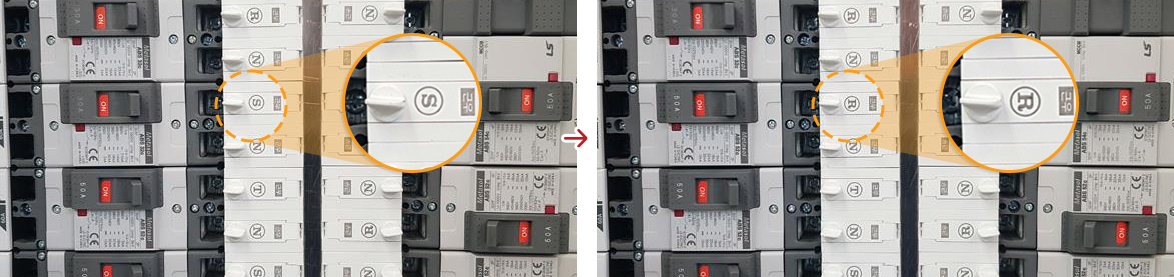

  • 핸드스크류 형태의 레버를 돌려 원터치 결합이 가능하다.
  • 손쉬운 결합/해제에서 오는 단점이 발생할 수 있어 고정 방식은 사용자의 요청에 따라 십자볼트, 렌치볼트 등으로 다양화하여 제공할 계획입니다.
제품 동작 방식
