배전사업부

ABBTransformer경제적인 고효율 변압기
Drivers and consequences of higher energy efficiency

  • 국내, 국제적으로 에너지 절감 및 고효율화 요구
  • 기존 높은 손실의 일반 변압기를 고효율 변압기 신규 교체하여 에너지 절감
  • 산업 현장의 에너지 소비 비용과 부하 조건에 맞추어 가장 경제적인 변압기 도입
    (운영비용 절감, 에너지 효율화)
  • TOC = Price + [A (원/W) x No-load Loss (W)]+ [B (원/W) x Load Loss (W)]
    A & B factor 고려한 투자비용, 투자 회수비용, 투자 효과 검토 요구
  • 총 소유비용(TOC) 고려한 경제적인 고효율 변압기
  • 향후 부하 증가 비용 (발전, 배전, 송전, etc)
  • 연간 변압기 운영 비용 절감 방안, 부하 관리 (피크 부하 및 부하율)
  • 가장 경제적인 고효율 변압기 도입
  • 신개념 고효율 변압기 도입 (TriDry 변압기)

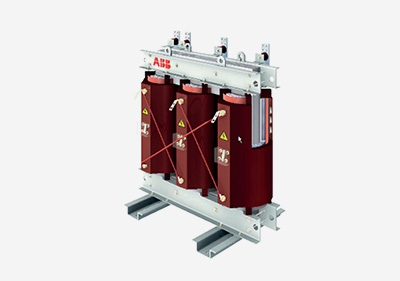

3상 100-5000kVA
22.9kV-380/220V
표준 소비 효율 / 최저 소비 효율 / 아몰퍼스
하부 수평형 (옵션)

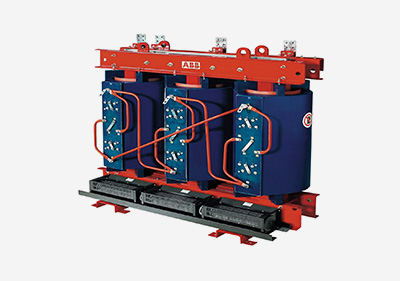

3 상 50Hz 22-15kV
380-220V 2000/260kVA
냉각방식 AA/FA (차냉식/강제풍냉식)
부품이미지

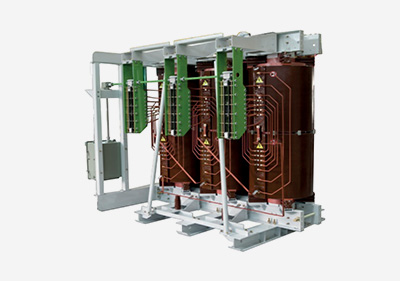

3상 10,000kVA
33/6.6kV Dyn11 50Hz
ABBCommon Technology
  • Common Design System (CDS)

    공통 설계 프로그램

  • Common Technical Standards

    자재 / 재료, 생산 기술, 설계 기법, 생산 공정

    C2/E2/F1 according to IEC 60076-11
    K-factor according to IEEE/ANSI C57 110
  • Common Key Machineries

    고압 권선기, 진공주형로, 철심 절단 및 적층 설비

ABBCertification

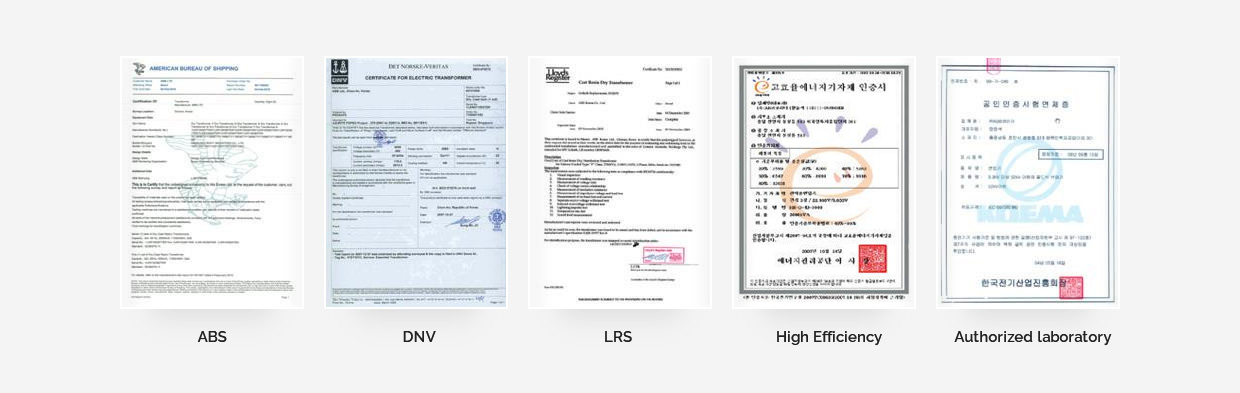

인증서
내 환경성 시험 인증 - 특수 사용조건 만족
  • 1Climate Conditions (C2)
    운전, 운송, 보관중 사용 조건이 -25℃ 극한 온도에서도 품질이 보증 되어야 함
  • 2Environmental Issues (E2)
    변압기가 다습한 환경에서 외부 오염에 노출되어도 그 성능을 유지 해야 함
  • 3Flame Retardant Properties (F1)
    변압기가 화재에 노출 되었을 때 난연 특성이 유지되어야 함
    (독성 가스 및 연기 발생 억제)
  • 4Thermal Resistance (H-class)
    180℃에서 연속 운전 가능
    저감 온도 설계 시 과부하 내량 극대
주요 시험 항목 (IEC 60076-11)
  • 1Routine Test
    권선저항측정 /권수비측정 / 각변위시험 / 임피던스 및 부하손 측정 /
    무부하손실 및 여자전류측정 / 상용주파내전압시험 / 유도내전압시험 /
    부분방전측정
  • 2Type Test
    뇌충격내전압시험 / 온도상승시험
  • 3Special Test
    소음레벨측정 / 단락시험(3rd party)
진공 주형 몰드변압기 공정

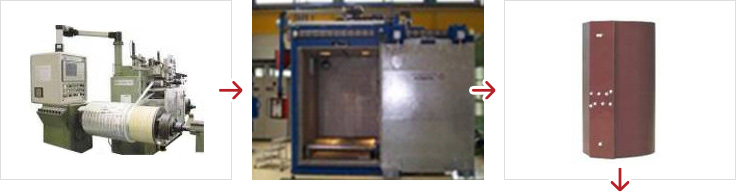

  • 고압 권선 공정
    고압 권선 공정

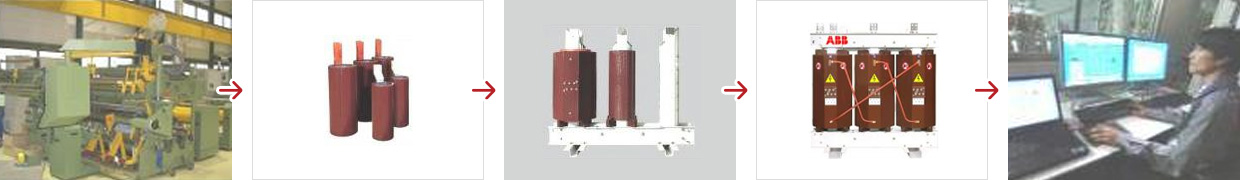

  • 저압 권선 공정

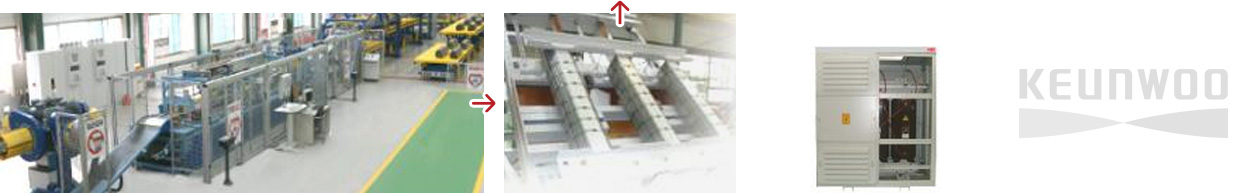

    저압 권선 공정조립 공정최종 시험
  • 철심 공정
    철심 공정외함
