배전사업부

  • CTTS
  • ALTS
  • Load Bank

CTTS
Closed Transition Transfer Switch

CTTS란?
  • ATS와 기본적인 개념은 비슷하지만 일반 ATS와는 달리
    전환시 개방형이 아닌 폐쇄형이다.

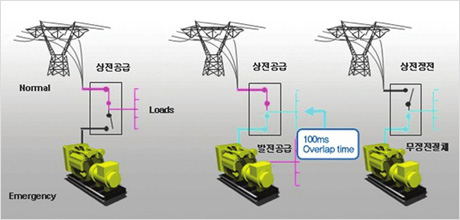

  • CTTS는 발전기와 상전, 상전과 상전, 또는 발전기와 발전기 등 양전원이 모두
    가압되어 있는 전제하에 0.1초(100ms)이내에 양전원이 동기되면서 무정전으로
    절체가 되는 절체스위치이다.
  • 상전의 불시 정전시에는 일반 ATS처럼 개방되어 전환한다.
ATS 및 CTTS의
구조 , 동작비교

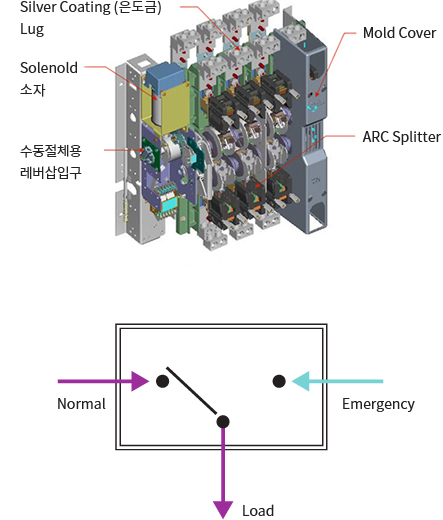

ATS
ATS
  1. 절체시 20~90ms의 순단이 발생함

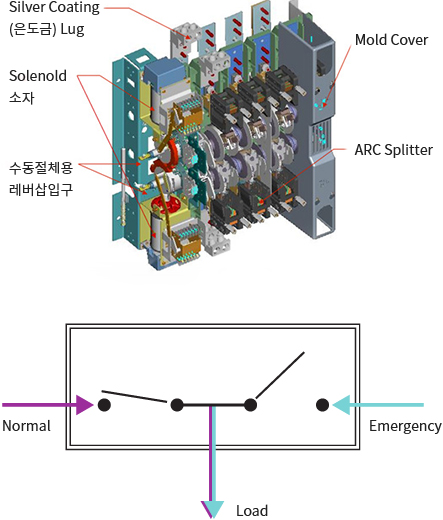

CTTS
CTTS
  1. 위상각 5도 이내, 주파수 0.2Hz이내, 전압차 5% 이내에서 동기됨
  2. 동기가 맞은 시점에 중첩되어 절체되므로 순단이 없음
  3. 전원 절체시 선투입 후개방 방식
부하별 스위치
솔루션
스위치 종류 모터 엘레베이터 변압기 UPS
50마력 이하 50마력 이상
ATS (동기절체) BEST YES YES YES YES
DTTS (지연전환 절체) YES YES YES YES YES
CTTS (무정전 절체) YES BEST BEST BEST BEST
CTTS의 장점
및 적용
장점
  • 1발전기 보호
    CTTS는 무정전으로 동기를 맞추어 전환되기 때문에 발전기측에 스트레스를 주지 않으며 그에 따른 발전기수명 연장에도 도움이 된다.
  • 2UPS 및 UPS BATTERY의 보호 및 수명연장가능
    CTTS는 무정전으로 절체동작이 이루어지기 때문에 축전지의 사용확률을 낮춤과 동시에 UPS Inverter의 오동작 가능성을 감소 시킬 수 있어 수명연장과 기기보호가 가능하다.
  • 3전동기, 기타 전산장비의 보호 및 수명연장 가능
    항온항습기 등과 같이 정전과 복전에 따른 reset을 할 필요가 없어 지므로써 관리가 용이하다.
  • 4UPS Inverter 고장시 중요부하 보호가능
    UPS Inverter 고장시 발전기를 미리 가동시킨 후, UPS SBS(Static Bypass Switch)를 이용하여 발전측으로 미리 무정전 절체시켜 놓으면 한전의 순간정전이나 주파수 변동에 대하여 대처가 가능하다.
적용
  • 1한전에서 예고정전시
    운용자가 미리 발전기를 가동시켜 놓으면 CTTS는 무정전으로 전환된다.
  • 2한전은 이상 없으나, 날씨가 악천후여서 순간 정전이 예상될 때
    운용자가 미리 발전기를 가동시켜 놓으면 CTTS는 무정전으로 전환된다.
  • 3한전이 복전되어 발전기에서 한전으로 재전환시
    CTTS가 자동으로 동기를 맞추면서 무정전으로 전환된다.
  • 4한전은 이상이 없으나 발전기 및 기타장비를 Test할 때
    운용자가 미리 발전기를 가동시켜 놓은 상태에서 CTTS의 테스트 스위치를 누르면 부하의 방해 없이 무정전으로 CTTS는 전환된다. (부하운전 Test 및 무부하운전 Test 모두 가능)

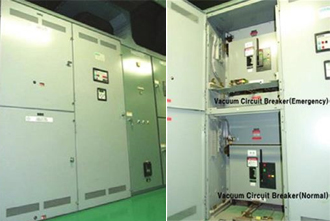

고압 CTTS

기능은 저압CTTS와 동일하며 한전, 발전측의 스위치가 VCB 또는 GCB로 이루어져 있다.

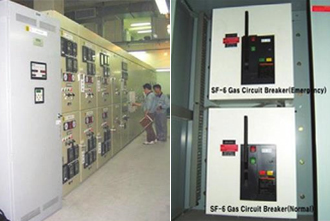

MV CTTS 973
MV CTTS 973 (1면1SET 구성)

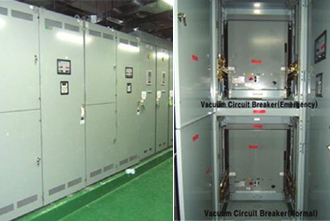

MV CTTS 974
MV CTTS 974(2면1SET 구성)
MV CTTS 977
MV CTTS 977(2면1SET 구성)
특장점
  • 무정전절체기능(CTTS) : Load Bank 없이 발전기 실부하운전 Test 및 UPS 신뢰성 향상 목적
  • 전압, 주파수감지 및 전압불균형 검출기능
  • 정상, 역상 감지기능 및 Time Delay 조정기능
  • 이벤트 및 통계기록, 수동조작기능
  • 미국 ANSI, IEEE, UL 인증제품
선택사양
  • MV-ATS (고압ATS)
  • MV-BY PASS CTTS 및 ATS
MV 사이즈 및 중량
모델명 전압 용량 Shor Circuit
Current		 Shor Circuit
Current		 사양 넓이, 깊이, 높이 중량
MV-CTTS
973		 3.3kV 600A 25kA
31kA		 200MVA
  1. BAS Circuit Breaker
  2. 충격절연강도 : 60kV BIL
  3. One Cubicle (1면)
  4. Circuit Breaker 고정식
 36 inch / 914mm
72 inch / 1,829mm
95 inch / 2,413mm		 1,588kg
MV-CTTS
974		 3.3kV 1,200A
2,000A
3,000A
4,000A		 40kA
50kA		 250MVA
350MVA
  1. BAS Circuit Breaker
  2. 충격절연강도 : 60kV BIL
  3. One Cubicle (2면)
  4. Circuit Breaker 유출식
 72 inch / ,829mm
92 inch / 2,337mm
95 inch / 2,413mm		 2,996kg
MV-CTTS
973		 6.6kV 600A
1,200A
2,000A
3,000A
4,000A		 25kA
40kA
50kA		 500MVA
750MVA
1,000MVA
  1. BAS Circuit Breaker
  2. 충격절연강도 : 95kV BIL
  3. One Cubicle (2면)
  4. Circuit Breaker 고정식
 72 inch / 1,829mm
92 inch / 2,337mm
95 inch / 2,413mm		 3,357kg

ALTS
자동부하 전환개폐기

ALTS란?
ALTS(자동부하 전환개폐기, Automatic Load Transfer Switch)는 22.9kV-Y 배전선로에 사용되는 개폐기로 큰 피해를 입을 수 있는 수용가에 이중전원을 확보하여주전원 정전시 또는 주전원이 기준전압 이하로 떨어질 경우 예비 전원으로 자동 절체되어 수용가에 높은 신뢰도로 전원을 공급하기 위한 기기입니다.
특고압 CTTS
980 Series* ALTS - 22.9kV 용
제품 개요
  • ASCO ALTSSMS 22.9kv 배선전로에서 양전원이 모두 살아 있는 상태에서 0.1초(100ms) 동안 동기 절체 되면서 A 전원에서 B전원 또는 반대로 무정전 절체가 가능한 CTTS 기능의 개폐기이다.
  • 일반 ALTS의 경우, 설치 후 순간정전 때문에 A, B 전원 절체 테스트가 사실상 불가능하였으나 ASCO ALTS는 CTTS 기능이 추가 되어 ALTS의 절체 테스트가 가능한 무정전 개폐기이다.

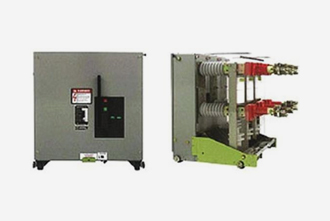

유출형 진공차단기
유출형 진공차단기

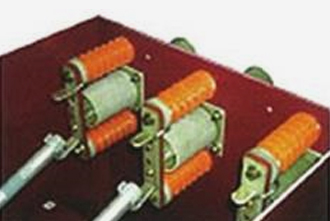

유출형 PT퓨즈
유출형 PT퓨즈

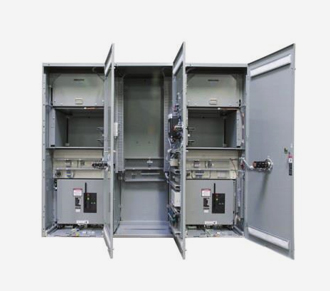

외형
ALTS 정격 및 사양(모델명 : HV-CTTS 980)
정격전압 24KV, 25.8KV, 27KV Charging 방식 모터 스프링 (수동조작 가능)
정격전류 630A, 1200A, 200A 절체시간 순간정전시 : 70MS 이내
계획 절체시 : 0MS (무순단)
3상 MVA 용량 700MVA, 1250MVA, 2000MVA 넓이 108 INCH / 2.743 MM
정격 단시간 전류 16KA, 25KA, 40KA 깊이 110.5 INCH / 2.807 MM
충격 내전압 (BIL 1.2 * 50us kv Crest) 125KV 높이 95 INCH / 2.413 MM
상용주파수 내전압 ( kv/1min) 60KV 중량 4,166 KG
조작방식 진공차단 방식 (유출식)
  • A진공차단 방식을 적용함으로써 기존의 SF6 가스방식 대비 안전하며 (가스 팽창시 폭발의 위험이 있음), 별도의 SF6가스 충전 및 주입 벨브, 압력계 등의 장치가 불필요하므로 유지/ 보수가 편리하다.
  • 또한 고장수리시 Draw-out 차단기를 이용하여 정전없이 수리가 가능하다.

Load Bank

ASCO
로드 뱅크는 전력을 열로 방출하여 전원에 부하를 가합니다. 전원 성능을 검증하고 회로의 역률을 조정하며 규정 준수를 확인하는 데 도움이 됩니다.

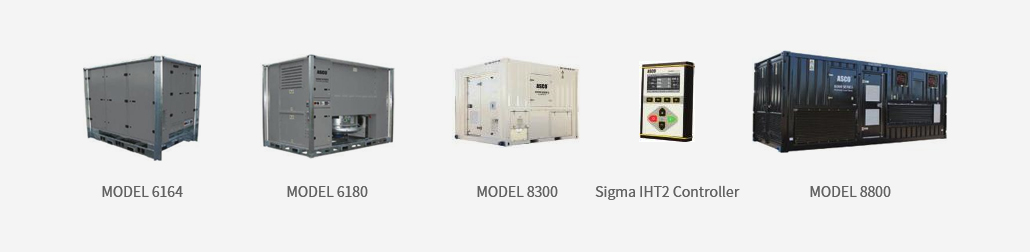

MODEL 6164, MODEL 6180, MODEL 8300, Sigma IHT2 Controller, MODEL 8800
Solutions
  • 디젤 발전기에 경부하 상태(wet-stacking)를 방지
  • NFPA 110의 테스트 요구 사항 충족
  • 전력 시스템 시운전 및 승인 시험
  • 의료 규정 준수
  • 장시간 테스트-열 실행
  • 과도 응답 테스트-블록로드
  • ISO 8528에 대한 테스트 및 검증 -통과 또는 실패
  • 배터리 용량 테스트
  • AVR(자동 전압 조정기) 및 거버너 설정
  • 신제품 연구 및 개발
Key Attributes
  • 단일 역률 테스트를 위한 저항성 로드뱅크
  • 최대 전력에서 발전기 테스트를 위한 저항성/ 용량성 로드뱅크
  • 역률 조정 및 특수 애플리케이션을 위한 유도성 및 용량성 로드뱅크
  • 의료 규정 준수
  • 휴대용, 영구설치, 컨테이너 및 트레일러 장착모델
  • 휴대용 원격 컨트롤러 및 IP 지원 통신을 포함한 다양한 고급 제어 옵션
  • 최대 6000kW까지의 저전압 AC 모델
  • 최대 7000kW까지의 고압 AC 모델
  • 최대 3500A까지의 DC 모델
